UC2836CX系列是一款用于對各種電子元器件進行檢驗的多功能元件測試儀。其采用當前流行的4.3寸LCD顯示器，使用戶能更直觀，更舒適的讀出測試結果。它是一種高速度、測試范圍寬、6位測試分辨率的阻抗測量?jì)x，可滿足生產線質量保證、進貨檢驗及實驗室測量要求。
| 測試功能 | |||
| 型號 | UC2836AX | UC2836BX | UC2836CX |
| 測試參數 | Ls,Lp,Q,DCR | ||
| 測試頻率 | 20Hz-30kHz | 20Hz-100kHz | 20Hz-200kHz |
| 0.1Hz步進 | 0.1Hz步進 | 0.1Hz步進 | |
| 基本測量準確度 | 0.05% | ||
| 等效電路 | 串聯，并聯 | ||
| 雙頻測試 | × | × | √ |
| DCR | × | × | √ |
| 數學功能 | 絕對值偏差，百分比偏差 | ||
| 觸發方式 | 內部，手動，外部，總線 | ||
| 測量速度（≥1kHz） | 快速：75次/秒，中速：12次/秒，慢速：3次/秒 | ||
| 平均次數 | 1-255 | ||
| 延時時間 | 0-60s，以1ms步進 | ||
| 校準功能 | 開路/短路/負載 | ||
| 測試端配置 | 五端 | ||
| 顯示方式 | 直讀，△，△%，V/I（被測電壓/電流監視） | ||
| 顯示器 | 6位分辨率，4.3英寸LCD顯示器 | ||
| 測試信號 | |
| 輸出阻抗 | 30Ω，50Ω，100Ω可選擇 |
| 測試信號電平 | 正常：5mV-1V 準確度：10%，1mV步進 |
| 直流偏置源 內部 | 0V，1.5V，2V，準確度：1% |
| 顯示范圍 | |
| DCR | 0.001mΩ-99.9999MΩ |
| L | 0.00001μH-9999.99H |
| Q | 0.00001-9999.9 |
| 其他 | |
| 比較器功能 | 合格，不合格 |
| 存儲器 | 100組內部?jì)x器設定供存儲/調用，外部500組 |
| 接口 | 標配RS232、HANDLER、USB DEVICE、USB HOST、可選GPIB接口 |
4.3英寸LCDE顯示器，更清晰直觀
測試電壓或電流的自動電平控制ALC功能
30Ω，50Ω，100Ω三種不同信號源輸出阻抗
內建5檔比較器
內部100組設定文件，U盤500組測試文件保存或調用
0V、1.5V及2V內部直流偏置電壓
可通過USB HOST來實現儀器軟件版本的升級和更新
U盤拷屏功能保存數據更方便，可支持格式FAT16,FATT32文件系統
標配RS232、HANDLER、USB DEVICE、USB HOST,可選GPIB接口

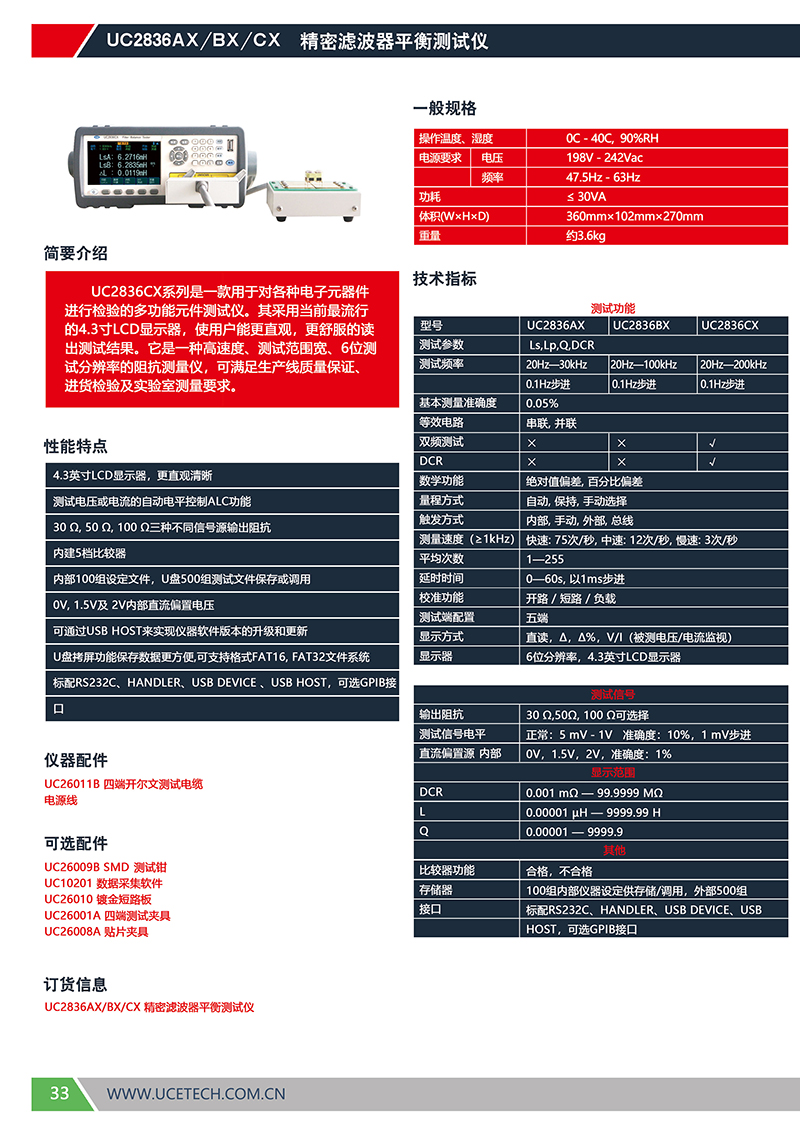

UC2836AX/BX/CX 精密濾波器平衡測試儀
儀器配件
UC26011B 四端開爾文測試電纜
電源線
可選配件
UC26009B SMD 測試鉗
UC10201 數據采集軟件
UC26010鍍金短路班
UC26001A 四端測試夾具
UC26008A 貼片夾具
