高頻精密電橋是一款用于各種電子元器件進行檢驗的多功能元件測試儀。其采用當前流行的7寸800x480彩色TFT LCD顯示器，使用戶能更直觀，更舒服的讀出測試結果。它是一種高速度、測試范圍寬、6位測試分辨率的阻抗測量?jì)x，可滿足生產線質量保證、進貨檢驗及實驗室測量要求。
資料整理中...
測量功能 | |
測試頻率 | UC2868A 20 Hz－200KHz，10mHz分辨率 UC2867 20 Hz－300KHz，10mHz分辨率 UC2866 20 Hz－500KHz，10mHz分辨率 |
測試參數 | | Z|, |Y|, C, L, X, B, R, G, D, Q, θ ,DCR |
基本測量準確度 | 0.05% |
等效電路 | 串聯, 并聯 |
數學功能 | 絕對值偏差, 百分比偏差 |
量程方式 | 自動, 保持, 手動選擇 |
觸發方式 | 內部, 手動, 外部, 總線 |
測量速度（≥1kHz） | 快速: 75次/秒, 中速: 12次/秒, 慢速: 3次/秒 |
平均次數 | 1—255 |
延時時間 | 0—60s, 以1ms步進 |
校準功能 | 開路 / 短路 / 負載 |
測試端配置 | 五端 |
列表掃描 | 10點列表掃描功能 |
顯示方式 | 直讀，Δ，Δ%，V/I（被測電壓/電流監視） |
顯示器 | 800×480 RGB7英寸16: 9 TFT LCD顯示器 |
測試信號 | ||
輸出阻抗 | 30 Ω, 100 Ω, 10 /100, 10 /CC可選擇 | |
測試信號電平 | 正常：5 mV－2V 準確度：10%，1 mV步進 恒電平：10 mV－1 V 準確度：5%，1 mV步進 | |
直流偏置源 | 內部 | 0V，1.5V，2V，準確度：1% |
選配 | UC6802A：±10V（±100mA）直流偏置電流 | |
UC6802B：0-1A直流偏置電流 | ||
顯示范圍 | |
|Z|, R, X | 0.01mΩ — 99.9999 MΩ |
DCR | 0.01 mΩ — 99.9999 MΩ |
|Y|, G, B | 0.00001μS — 99.9999S |
C | 0.00001pF — 9.9999F |
L | 0.00001μH — 9999.99H |
D | 0.00001 — 9.9999 |
Q | 0.00001 — 9999.9 |
θ (DEG) | -179.999o — 179.999o |
θ (RAD) | -3.14159 — 3.14159 |
| 其他 | |
| 比較器功能 | 十檔：（九檔合格，一檔不合格），另有AUX檔 |
| 存儲器 | 10組內部?jì)x器設定共存儲/調用 |
| 接口 | 標配RS232C、HANDLER、USB HOST、耳機接口、可選GPIB、LAN接口 |
| 操作溫度、濕度 | 0-40℃ | |
| 電源操作 | 電壓 | 99V-121V 198V-242V |
| 頻率 | 47.5Hz-63Hz | |
| 功耗 | ≤80VA | |
| 體積 | 398mm×129mm×370mm | |
| 重量 | 約9kg | |
四參數顯示,任意參數組合，多達12種測量參數
7英寸16: 9 TFT LCD顯示器，分辨率800×480 RGB
0.05%的基本測量準確度，測試速度快(75次/秒)
20Hz—500KHz測試頻率, 分辨率10 mHz
測試電壓或電流的自動電平控制ALC功能
頻響曲線繪圖分析功能 （UC2868A無此功能）
30 Ω, 100 Ω, 10 /100, 10 /CC四種不同信號源輸出阻抗
內建比較器, 10檔分選及檔計數功能
10點列表掃描功能,
內部100組設定文件保存或調用，U盤500組測試文件保存或調用
0V, 1.5V及 2V內部直流偏置電壓
可選±10V（±100mA）及1 A內部直流偏置源
可通過USB HOST來實現儀器軟件版本的升級和更新
U盤可支持格式FAT16, FAT32文件系統
標配RS232C、HANDLER、USB HOST，耳機接口，可選GPIB、LAN接口

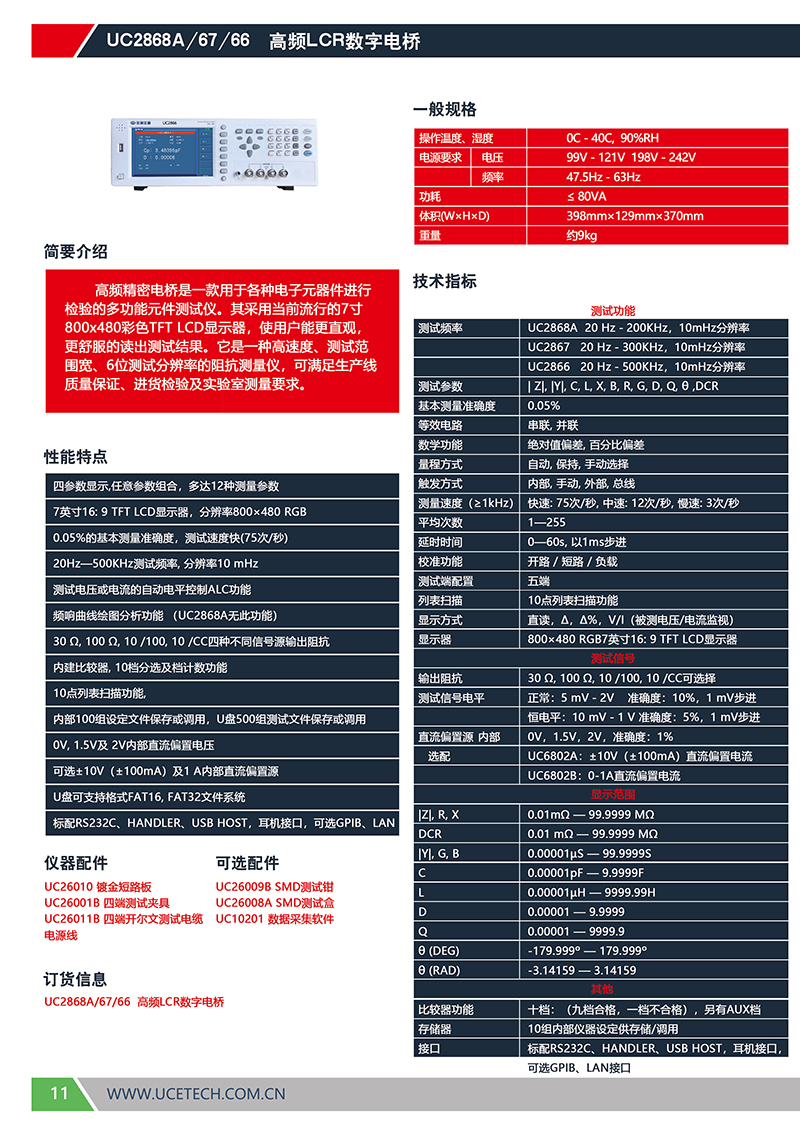

UC2868A/67/66 高頻LCR數字電橋
儀器配件
UC26010 鍍金短路板
UC26005B 四端測試夾具
UC26011B 四端開爾文測試電纜
電源線
可選配件
UC26009B SMD測試鉗
UC26008A SMD測試盒
UC10201 數據采集軟件
